特點：Features     一體成型的金屬彈性聯軸器。 One-piece metallic spring coupling. 適用較小力矩的軸聯接，零回轉間隙。 Suitable in small moment of force axis joint, Zero backlash. 彈性作用補償徑向、角向和軸向偏差。 Absorption of parallel, angular and shaft end-play misalignments. 順、逆時針回轉特性完全相同。 Identical clockwise and counter-clockwise rotational characteristics. 定位螺絲或夾緊螺絲。 Setscrew type or clamp type. 適用于步進電機、編碼器。 Is suitable in Stepping Motor, enclder.

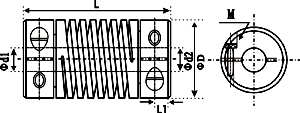

結構圖：

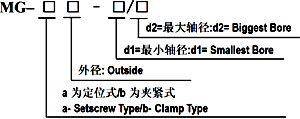

選型指導:Ordering lnformation

例：MG–b280-10/14           MG：系列號，材料為鋁合金           b280:b為夾緊型，280為外徑尺寸28.6mm          10：d1軸徑為10mm          14：d2軸徑為14mm          n 請參考下圖參數表 Example:MG–b280–10/14             MG: Series NO, Material: Aluminum Alloy            b280:b- Clamp Type, Outside dimension 28.6mm            10:d1 Bore: 10mm            14: d2 Bore: 14mm

MG型夾緊螺旋式聯軸器尺寸表
MG- Clamp Spiral Slit Type Flexible Coupling Dimensions

備注：內孔在d2范圍內均可做。
